Apa perbedaan antara lembar ACP dan panel ACP?

Saat menentukan sistem panel untuk kelongsong, papan tdana, atau pemasangan interior, arsitek dan tim pengadaan sering kali menemukan persyaratan tersebut lembar ACP and panel ACP . Meskipun kedua singkatan tersebut memiliki huruf yang sama, keduanya memiliki implikasi yang sangat berbeda terhadap format produk, metode produksi, dan cakupan aplikasi. Memahami perbedaan ini penting sebelum memilih a Lini Produksi Panel Komposit Aluminium (ACP) A2 B1 PE Multifungsi , karena lini yang Anda pilih harus sesuai dengan kategori produk yang ingin Anda produksi dalam skala besar. Artikel ini memperjelas terminologinya, menjelaskan spesifikasi teknis yang memisahkan kedua bentuk produk tersebut, dan menunjukkan bagaimana peralatan produksi modern -- termasuk lini produk tahan api kelas A2 dan kelas B1 -- menangani kedua pasar secara bersamaan.

Mendefinisikan Lembar ACP vs Panel ACP: Perbedaan Inti

Dalam industri bahan bangunan, lembar ACP mengacu pada bahan komposit mentah yang belum diproses saat keluar dari jalur produksi -- lembaran gulungan kontinu atau potongan datar yang terdiri dari dua kulit aluminium yang diikat ke bahan inti (PE, mineral FR, atau bahan pengisi A2 yang tidak mudah terbakar). Lembaran adalah bahan dasarnya. Sebuah panel ACP , sebaliknya, adalah unit fabrikasi yang telah dipotong, dirutekan, dilipat, dan dilengkapi dengan sistem pengembalian atau pembingkaian sehingga dapat dipasang langsung pada fasad bangunan atau substrat interior. Dalam bahasa pengadaan praktis, pembeli yang membeli untuk fabrikasi hilir biasanya menyebutkan "lembar ACP", sedangkan pembeli untuk unit dinding tirai siap pemasangan mencantumkan "panel ACP".

Penilaian bahan inti adalah spesifikasi yang paling penting dalam bentuk produk apa pun. Lembaran inti PE standar mempunyai klasifikasi mudah terbakar kelas C atau D berdasarkan EN 13501-1; ACP tahan api tingkat B1 mencapai kelas B atau lebih baik (daya terbakar terbatas); dan ACP tidak mudah terbakar tingkat A2 mencapai kelas A2, artinya material tersebut menyumbangkan bahan bakar yang dapat diabaikan dalam kebakaran. Persyaratan peraturan di sebagian besar pasar Eropa, Timur Tengah, dan Asia kini mewajibkan klasifikasi A2 atau B1 untuk pelapis eksternal di atas ketinggian bangunan tertentu, yang telah mendorong investasi signifikan pada lini produksi ACP khusus yang tahan api.

Bagaimana Lini Produksi ACP Menghasilkan Kedua Bentuk Produk

A Lini Produksi Panel Komposit Aluminium (ACP) A2 B1 PE Multifungsi adalah peralatan hulu yang membuat lembaran dasar. Produk ini menggabungkan uncoiler kulit aluminium, stasiun pra-perawatan, ekstruder inti (untuk PE atau senyawa berisi mineral), bagian laminasi/pengepres, konveyor pendingin, dan sistem pemotongan dan pemotongan presisi. Dalam konfigurasi A2, ekstruder diganti atau ditambah dengan stasiun roll-bonding untuk inti mineral non-mudah terbakar yang telah dibuat sebelumnya, karena bahan pengisi anorganik tidak dapat diproses peleburan dengan cara yang sama seperti PE termoplastik.

Kata "multifungsi" pada nama peralatan menunjukkan bahwa satu jalur dapat beralih antara material inti PE, B1, dan A2 dengan menyesuaikan unit pengumpan inti dan parameter suhu laminasi, daripada memerlukan mesin yang sepenuhnya terpisah untuk setiap tingkatan produk. Fleksibilitas ini signifikan secara komersial: produsen dapat melayani pasar peraturan yang berbeda -- mulai dari PE standar untuk papan tanda hingga A2 untuk pelapis fasad bertingkat tinggi -- tanpa menduplikasi investasi modal.

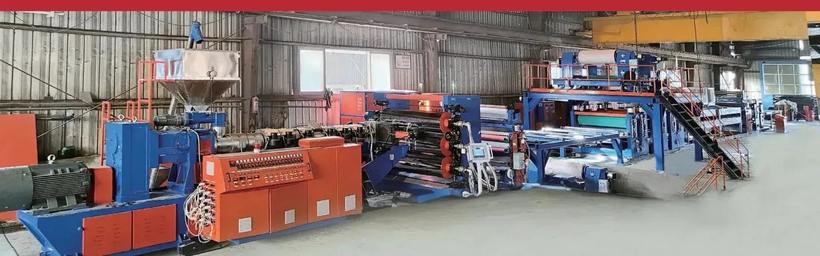

Lini Produksi Panel Komposit Aluminium A2 B1 PE Multifungsi yang diproduksi oleh Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

Garis yang ditunjukkan di atas mengintegrasikan bagian ekstruder/laminasi (kiri), bagian pengepres dan pengikat presisi (tengah), serta konveyor pemangkasan dan lepas landas (kanan). Pengaturan yang kompak meminimalkan penanganan material antar stasiun, yang secara langsung meningkatkan konsistensi ikatan dan mengurangi risiko delaminasi interlaminar -- parameter kualitas penting untuk produk kelas B1 dan kelas A2 yang ditujukan untuk aplikasi fasad bertingkat tinggi.

Diagram Anotasi 3D: Struktur Lapisan Lembar ACP

Diagram isometrik di bawah mengilustrasikan tumpukan lapisan internal lembaran komposit aluminium standar seperti yang diproduksi oleh lini produksi ACP multifungsi. Memahami penampang melintang ini merupakan hal mendasar untuk memahami mengapa klasifikasi kebakaran berbeda secara signifikan antara tingkat PE, B1, dan A2.

Penampang isometrik di atas memperlihatkan struktur tiga bagian yang umum pada semua produk ACP: lapisan permukaan atas (biasanya cat PVDF atau PE), dua kulit aluminium tipis, dan bahan inti pusat. Inti adalah pembeda utama antara tingkatan: inti PE standar ringan dan fleksibel namun mudah terbakar, inti berisi mineral B1 mengandung aditif tahan api yang memperlambat penyalaan, dan inti anorganik A2 -- sebagian besar terdiri dari mineral hidroksida atau kalsium silikat -- tidak melepaskan gas mudah terbakar secara signifikan saat terkena api. Ketebalan total 3 hingga 6 milimeter yang ditampilkan adalah standar untuk produk tingkat fasad, dengan lembaran yang lebih tebal biasanya disediakan untuk aplikasi struktural atau berdampak tinggi. Lapisan pelapis, meskipun tebalnya hanya beberapa mikron, menentukan ketahanan warna (lapisan PVDF biasanya menjamin ketahanan terhadap kapur selama 10 tahun) dan kontribusi mudah terbakar awal pada permukaan panel. Mengenali struktur berlapis ini membantu tim pengadaan mengajukan pertanyaan yang tepat tentang pengukur kulit, komposisi inti, dan spesifikasi pelapisan saat mengambil sumber dari produsen lini produksi ACP.

Permintaan Pasar Global: Pertumbuhan ACP Tahan Api A2 dan B1

Menyusul insiden kebakaran fasad besar di beberapa negara pada tahun 2010an, badan pengatur di seluruh dunia semakin memperketat persyaratan kemampuan terbakar pada lapisan luar. Undang-undang Keamanan Bangunan Inggris tahun 2022 mengamanatkan pelapisan kelas A2 untuk semua bangunan tempat tinggal baru dengan ketinggian di atas 11 meter. Aturan serupa kini berlaku di Jerman (MBO Musterbauordnung, kelas A2 di atas 7 lantai), UEA (Surat Edaran Pertahanan Sipil Dubai No. 7/2013), dan Australia (NCC 2022, Klausul C2D8). Pergeseran peraturan ini telah mengubah secara mendasar perekonomian produksi ACP: permintaan untuk lini A2 dan B1 telah meningkat secara substansial sementara kapasitas PE standar menghadapi pembatasan yang semakin besar di segmen bangunan bertingkat tinggi.

Grafik batang horizontal di atas mencerminkan perkiraan komposisi pasar ACP global berdasarkan tingkat tahan api pada tahun 2024. Kelas tahan api B1 memegang peranan terbesar yaitu sekitar 34% , didorong oleh adopsi yang kuat di Timur Tengah, Asia Tenggara, dan Eropa Timur di mana peraturan bangunan telah diperbarui namun mandat penuh A2 belum bersifat universal. ACP tingkat A2 telah meningkat menjadi sekitar 28% -- peningkatan dramatis dari di bawah 10% sebelum tahun 2017 -- karena pasar di Inggris, Jerman, dan Skandinavia memberlakukan persyaratan tidak mudah terbakar. ACP PE-core standar mempertahankan pangsa 26%, sebagian besar terkonsentrasi pada signage, aplikasi interior, dan pasar di mana peraturan ketinggian fasad belum memerlukan tingkat yang lebih tinggi. Produk sarang lebah aluminium dan komposit khusus menyumbang 12% sisanya, melayani fasad premium dan aplikasi yang berdekatan dengan ruang angkasa. Pergeseran distribusi permintaan ini adalah alasan utama produsen peralatan ACP modern mengembangkan lini multifungsi yang mampu beralih antara mode produksi PE, B1, dan A2 dalam satu platform.

Spesifikasi Teknis: Apa yang Harus Diberikan oleh Saluran ACP Multifungsi

Lini produksi yang mengklaim dapat menangani grade A2, B1, dan PE secara bersamaan harus memenuhi beberapa persyaratan teknis yang menuntut. Kekuatan ikatan antara kulit aluminium dan inti harus selalu melebihi 120 N/25 mm (kekuatan kulit per GB/T 17748 atau EN 1396) apa pun jenis inti. Kecepatan jalur untuk grade PE biasanya berjalan 8--15 m/mnt; Roll-bonding A2 mungkin berjalan lebih lambat pada 4--8 m/menit karena tekanan laminasi yang lebih tinggi diperlukan untuk mencapai adhesi yang memadai pada inti anorganik. Kapasitas lebar umumnya berkisar antara 1.220 mm hingga 1.600 mm untuk mengakomodasi standar terpal internasional.

Kontrol ketebalan inti adalah parameter penting lainnya: variasi yang melebihi -0,1 mm pada lebar lembaran kelas A2 menghasilkan permukaan bergelombang yang terlihat setelah pemasangan, khususnya pada sistem panel format besar. Hal ini memerlukan sensor celah gulungan yang presisi dan kontrol umpan balik real-time pada mesin laminating. Keseragaman suhu di seluruh lebar ujung laminasi harus dijaga dalam kisaran -3 derajat Celcius untuk kulit berlapis PVDF, karena gradien suhu menyebabkan perbedaan ekspansi termal yang menghasilkan lengkungan atau puntiran.

Bagan kolom di atas membandingkan rentang kecepatan pengoperasian tipikal untuk mode produksi PE, B1, dan A2 pada lini ACP multifungsi. Produksi PE standar mencapai kecepatan tertinggi (8--15 m/mnt) karena ekstrusi dan pengikatan termoplastik adalah proses berkelanjutan yang dioptimalkan dengan baik dan dapat menghasilkan hasil yang lebih cepat. Nilai tahan api B1 bekerja pada kecepatan 6--12 m/menit, karena viskositas yang lebih tinggi dari senyawa PE berisi mineral memerlukan waktu tinggal tambahan dalam ujung laminasi untuk memastikan pembentukan ikatan perekat penuh. Nilai A2 yang tidak mudah terbakar memerlukan kecepatan paling lambat (4--8 m/menit) karena pengikatan gulungan pelat inti anorganik yang kaku ke kulit aluminium memerlukan tekanan kontak tinggi yang berkelanjutan dan pengelolaan suhu yang hati-hati untuk mencegah delaminasi pada antarmuka perekat. Pemasok peralatan yang mengklaim kecepatan seragam di ketiga tingkatan harus dimintai dokumentasi hasil uji kekuatan ikatan pada kecepatan terukur, karena keluaran dan kualitas terkait langsung dalam teknik laminasi. Jalur multifungsi yang benar-benar menangani ketiga tingkatan tersebut merupakan pencapaian teknik yang signifikan, bukan perubahan parameter yang sederhana.

Perbandingan Radar: Atribut Kinerja Kelas PE vs B1 vs A2

Memilih tingkat ACP yang tepat melibatkan penyeimbangan beberapa dimensi kinerja secara bersamaan. Diagram radar di bawah ini membandingkan nilai PE, B1, dan A2 dalam enam atribut utama: keselamatan kebakaran, efisiensi bobot, kerataan, kemudahan pemrosesan, daya saing biaya, dan rentang kepatuhan terhadap peraturan. Tidak ada satu tingkatan pun yang mendapat skor tertinggi di semua sumbu, itulah sebabnya produsen yang dapat memproduksi ketiga tingkatan tersebut dalam satu lini memiliki keunggulan kompetitif struktural.

Diagram radar dengan jelas menggambarkan bahwa ACP PE-core mendapat skor tertinggi dalam hal efisiensi bobot, kemudahan pemrosesan, dan daya saing biaya -- yang menjelaskan dominasinya yang terus berlanjut dalam aplikasi interior, signage, dan bangunan bertingkat rendah jika peraturan kebakaran mengizinkannya. ACP kelas A2 unggul dalam hal keselamatan kebakaran dan kepatuhan terhadap peraturan , menjadikannya spesifikasi pilihan untuk proyek apa pun yang diatur oleh kode tidak mudah terbakar yang ketat. Produk kelas B1 menempati titik tengah di sebagian besar sumbu, menawarkan keseimbangan peningkatan kinerja kebakaran dibandingkan PE standar dengan kemampuan proses yang lebih baik dan biaya lebih rendah dibandingkan dengan A2. Skor kerataan sangat berdekatan antara B1 dan A2, yang mencerminkan persyaratan laminasi presisi yang diterapkan oleh kedua nilai tersebut. Perbedaan kemudahan pemrosesan antara PE (95%) dan A2 (50%) menjelaskan mengapa lini produksi multifungsi memerlukan kontrol yang lebih canggih saat beralih ke mode A2: kecepatan yang lebih lambat, tekanan laminasi yang lebih tinggi, dan toleransi suhu yang lebih ketat semuanya memerlukan otomatisasi dan integrasi sensor yang lebih canggih dibandingkan yang hanya memerlukan jalur PE.

Tren Teknologi Lini Produksi: Penerapan Kontrol Cerdas

Pergeseran paling signifikan dalam rekayasa lini produksi ACP selama dekade terakhir adalah integrasi pemantauan digital dan sistem kontrol cerdas. Jalur ACP awal mengandalkan kontrol PLC parameter tetap; lini multifungsi modern menggabungkan pengukuran ketebalan real-time (menggunakan sensor laser atau sinar beta), kontrol tegangan di seluruh stasiun pelepasan kulit aluminium, pengaturan suhu loop tertutup pada gulungan laminasi, dan gerbang penolakan kualitas otomatis. Kemampuan ini bukanlah peningkatan kosmetik -- kemampuan ini secara langsung mempengaruhi konsistensi bonding tingkat A2, yang jauh lebih tahan terhadap penyimpangan parameter dibandingkan produksi PE.

Diagram garis menelusuri adopsi cepat sistem kontrol cerdas pada instalasi jalur ACP baru dari tahun 2015 hingga 2025. Hanya 10% dari jalur baru yang dipasang pada tahun 2015 menampilkan pemantauan proses digital loop tertutup ; pada tahun 2023 angka tersebut meningkat menjadi 72%, dengan perkiraan penetrasi pada tahun 2025 mencapai 85%. Percepatan ini didorong oleh tiga kekuatan yang menyatu: peningkatan persyaratan kualitas produksi kelas A2, pengetatan standar kerataan dan delaminasi internasional (seperti siklus revisi GB/T 17748), dan penurunan biaya penginderaan industri dan perangkat keras PLC. Produsen yang berinvestasi pada lini multifungsi saat ini hampir secara universal menentukan kontrol tegangan servo, pengukur ketebalan laser, dan sistem HMI berbasis resep yang menyimpan kumpulan parameter kelas tertentu, memungkinkan peralihan yang cepat dan berulang antara mode produksi PE, B1, dan A2. Jalur yang masih mengandalkan penyesuaian parameter manual mengalami kerugian kualitas yang semakin besar ketika memproduksi nilai A2.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd.: Kemampuan Inti

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. adalah perusahaan nasional yang mengkhususkan diri dalam R&D dan pembuatan peralatan cerdas untuk material komposit logam, memberikan solusi sistematis untuk industri bahan konstruksi global. Sebagai unit perancang standar Panel Komposit Logam Tidak Mudah Terbakar untuk Dekorasi Arsitektur dan anggota dewan tetap Federasi Bahan Bangunan Cabang Logam Tiongkok, perusahaan ini menempati posisi yang diakui dalam ekosistem standar industri.

Portofolio produk inti perusahaan mencakup tiga sistem teknologi utama: lini produksi panel komposit aluminium tahan api, mesin inti sarang lebah aluminium dan lini produksi panel komposit logam inti sarang lebah aluminium, dan lini produksi panel komposit logam multifungsi yang dapat disesuaikan. Sistem ini secara kolektif mencakup 12 kategori lini produksi kelas atas, termasuk lini material tahan api kelas A2 dan B1, peralatan panel komposit logam inti aluminium 3D, dan rangkaian lengkap platform produksi seri sarang lebah aluminium.

Sertifikat paten di bawah ini -- paten penemuan ZL 2016 1 0789112.9, diberikan pada Juni 2018 -- mencakup lini produksi dan proses manufaktur panel komposit logam multifungsi milik perusahaan, yang dikembangkan oleh penemu Zhu Peng dan Zhu Liangcai. Paten ini mencerminkan penyempurnaan teknik eksklusif yang memungkinkan satu lini menangani berbagai bahan inti yang diperlukan untuk tingkat produksi A2, B1, dan PE.

Sertifikat Paten Penemuan No. ZL 2016 1 0789112.9 -- Lini Produksi dan Proses Panel Komposit Logam Multifungsi, diberikan pada Juni 2018.

Skenario Aplikasi: Dimana Spesifikasi Lembar ACP vs Panel Penting

Perbedaan lembaran dan panel tidak hanya bersifat akademis -- hal ini mempunyai implikasi langsung pada pengadaan, logistik, dan pengendalian kualitas. Ketika toko fabrikasi membeli lembaran ACP dari produsen atau distributor lini produksi, mereka menerima pelat datar (umumnya berukuran 1.220 mm x 2.440 mm atau lebar gulungan kontinu hingga 1.600 mm) yang kemudian akan dirutekan, dilipat, dan dibingkai menggunakan mesin perutean CNC dan rem tekan. Toleransi kerataan lembaran, kekuatan pengelupasan, dan homogenitas inti menentukan seberapa tepat sudut panel yang dibuat dapat dibentuk dan seberapa baik permukaan akan tetap halus setelah perutean CNC menghilangkan sekitar 2/3 kedalaman inti pada jalur balik.

Untuk kontraktor dinding tirai yang menentukan panel ACP, geometri panel akhir -- kedalaman balik, dimensi muka, radius sudut, pola lubang pengikat -- harus sesuai dengan gambar kerja proyek. Dalam konteks ini, kerataan panel setelah fabrikasi (busur pasca perutean) dan stabilitas dimensi jangka panjang di bawah siklus termal menjadi perhatian utama. Lembaran kelas A2 yang menggunakan inti mineral berdensitas tinggi memiliki koefisien muai panas yang lebih rendah dibandingkan lembaran inti PE (kira-kira 21 x 10^-6/K untuk inti PE vs. 17 x 10^-6/K untuk mineral A2), yang berarti panel A2 buatan menunjukkan pergerakan termal yang lebih sedikit saat digunakan -- manfaat nyata untuk sistem fasad panel besar dengan toleransi sambungan yang ketat.

Pertanyaan yang Sering Diajukan
